一、整體設計說明

新馬干燥公司設計的 XMVBD 系列低溫連續真空帶式干燥機可以使干燥制品保留其原有物料特性，干燥過程無產品氧化（無色澤/氣味損失），外觀良好。由于是低溫真空干燥，因此可以滿足其它干燥設備難以解決的高粘度、高酯高糖類、高熱敏性物料和活性物料的干燥要求，并且突破了真空狀態下連續進出料的技術難題，大幅度提高了干燥制品產量，同時又使得能耗全面下降；

針對客戶的不同產量要求，可以調配適應性；

我們設計的帶式真空干燥機符合中國現行的 GMP 的標準；

根據業主現場提供的廠房進行布局，能夠做到優化設備選型，提供好的性價比設備；

操作系統：我公司將負責開發和設計，達到顯示所有必須的生產工藝參數的顯示、設置和控制、故障顯示和報警；

設備技術標準和設備的安全標準以滿足和不限于滿足的設計要求執行；

我們承諾設計和改造工藝設備需要進、出料接口，提供可靠的密封連接技術；

設備設計結構合理，大大避免污染和交叉污染的可能性；

設備竣工時，提供完整的竣工資料；

提供完整的培訓方案，確保業主相關人員能夠?qū)ο到y(tǒng)進行操作和日常維修，以及常見故障自行解決能力。

二、設備概述

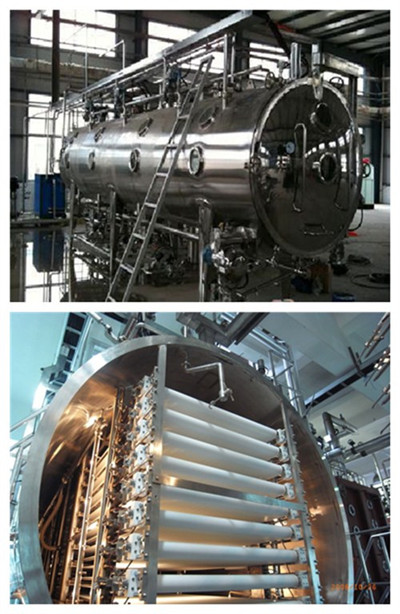

真空帶式干燥機包括產品進料系統，主機系統，出料系統，加熱系統、冷卻系統、真空系統、自控系統、CIP 系統。當輸送帶從筒體的一端運動到另一端時，物料已經干燥并經過冷卻，干燥后的料餅從輸送帶上剝離，通過一個上下運動的切料裝置，切落到水平螺旋輸送裝置，至粗破碎裝置、集粉罐中，通過真空上料機（選配件）、物料收集進行手動袋裝、轉移，干燥行為完成進行包裝或下道工藝。

履帶的運行貫穿整個干燥機，該過程是在不同的處理溫度下干燥。

履帶上產品的分布層的厚薄，對帶式干燥機系統的高效率是非常重要的。

經過zui后一個履帶后，干燥的產品要被排出出料系統。

經過出料后，產品便可進行進一步的處理(如研磨，分裝或包裝等)。

干燥機加熱板是由蒸汽或過熱水加熱的。為在不同加熱區的zui佳干燥，每個區的溫度由單個溫度控制器控制，形成梯度加熱和冷卻。

筒體內布置 1 個分布均勻的測溫點并實時監測溫度。

整個設備由 PLC+HMI 觸摸屏控制。
